ВинтыРезьбоформующие

SForm - для листового металла

PlastForm - для пластмасс

AluForm - для алюминия и легких сплавов

Преимущества, выгоды и особенности

Инновационные технологии

Резьбоформующий винт - это винт с резьбой специального профиля, позволяющей выдавливать (формовать) приемную резьбу в металлах и пластмассах и получать:

Высокопрочное
Многоразовое
Вибростойкое
Газоводонепроницаемое (IP68) соединение

Выгоды и преимущества

Устойчивость к вибрации - надежность соединения в любых условиях эксплуатации.
Газоводонепроницаемость соединения - экономия на средствах герметизации и необходимых для этого операциях.
Миниатюризация крепежа - уменьшение массо-габаритных характеристик изделий.
Класс прочности соединения от 10.9 и выше даже в пластмассах - высокопрочное соединение, возможность миниатюризации крепежа.
Высокая скорость закручивания - экономия времени на операцию.
Многоразовость - позволяют многократно проводить монтаж и демонтаж без потери прочности соединения.
Нагрузка на все витки резьбы - более полно используются характеристики высокопрочных винтов.
Экономия на операциях.

Особенности технологии

Специальная технология закалки – винты твёрдые на поверхности, но эластичные внутри. Это дает большое стягивающие усилие.
Благодаря более полному использованию прочностных характеристик винтов, можно использовать меньшие по размеру винты, что позволяет экономить на размерах деталей.
Не нарушают структуру материала, т.к. не нарезают резьбу, а выдавливают ее.
За счёт выдавливания резьбы уплотняют структуру материала и повышают износостойкость резьбы.
Совместимость с метрическими резьбами, т.е. при утере резьбоформующий винт можно временно заменить метрическим.

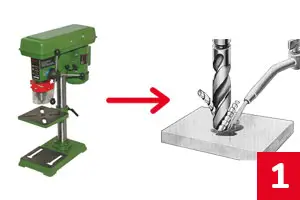

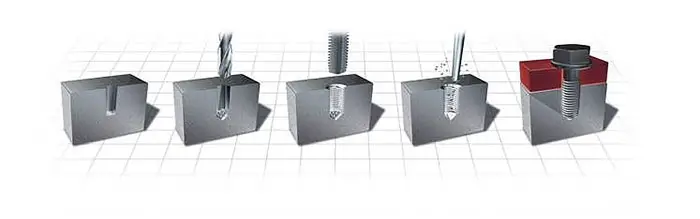

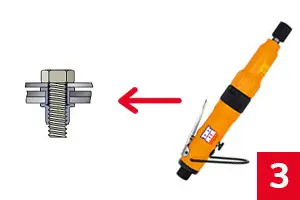

Полнотелые материалы

Обычные технологии

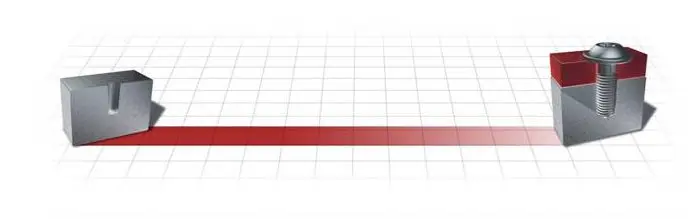

Технология резьбоформующих винтов

Листовые материалы

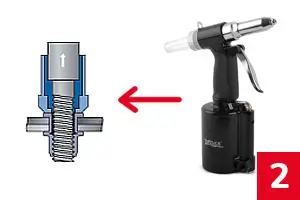

Технология монтажа с помощью заклепочной гайки и винта

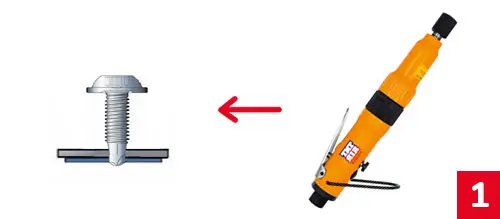

Технология резьбоформующих винтов

[ для тонколистовых металлов ]

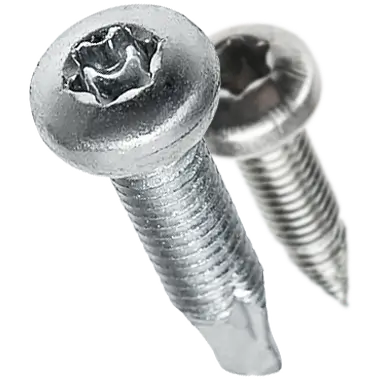

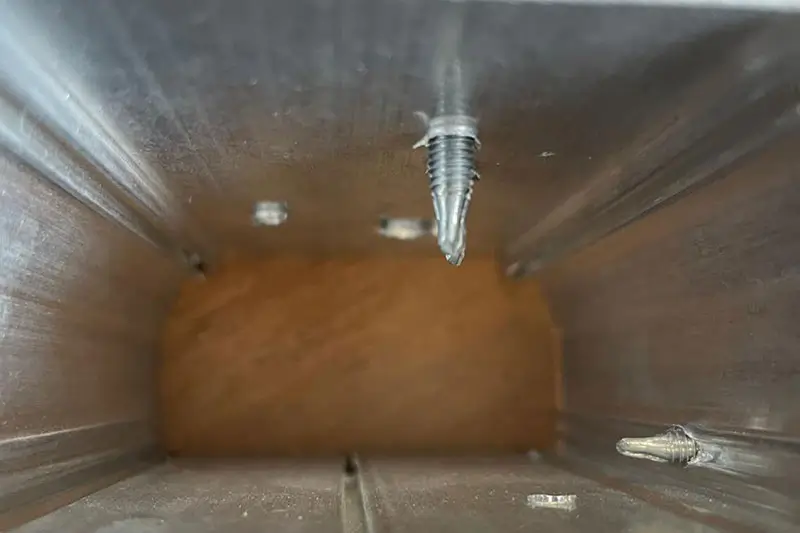

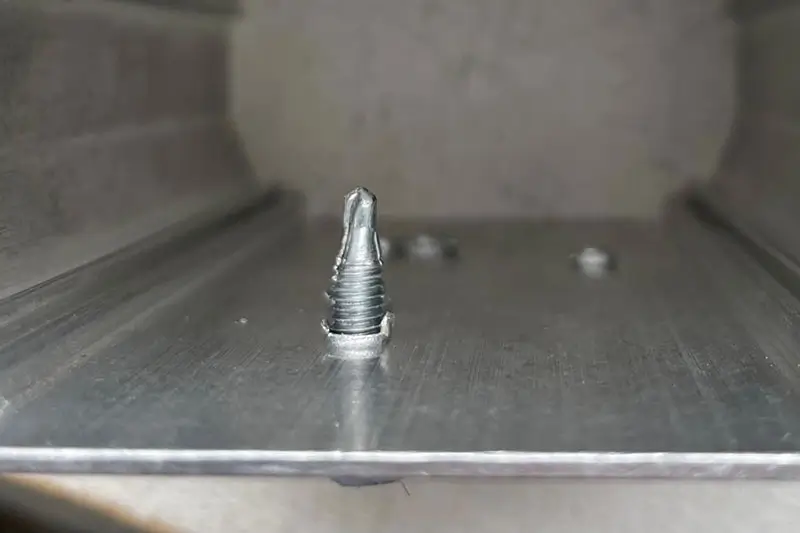

Винт резьбоформующий SForm

Техническая информация

Возможно большое количество различных вариантов винтов в зависимости от применения, диаметра, длины, формы головки, покрытия и т.д.

Назначение

для соединения тонколистовых металлов;
для крепления листов к профилям и закладным;
газоводонепроницаемое вибростойкое соединение;

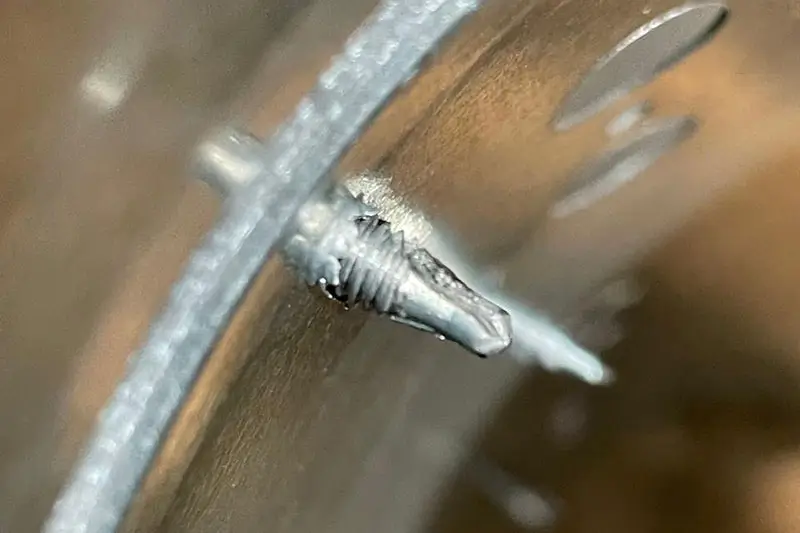

формирует псевдогайку и выдавливают в ней резьбу с числом витков > 2,5;
высокое стягивающее усилие;
с острым концом, с тупым концом, с разверткой;
соединение классом прочности не ниже 10.9;
соединение многоразовое (кол-во разборок не менее 50 раз).

Области применения

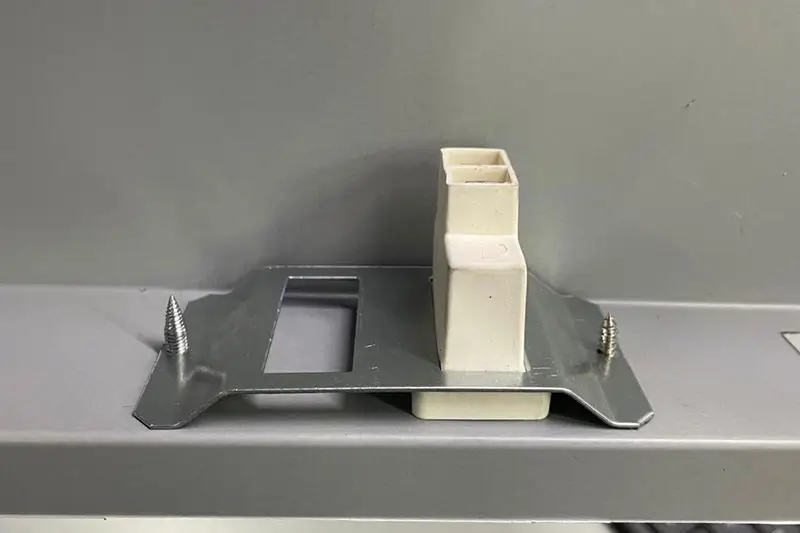

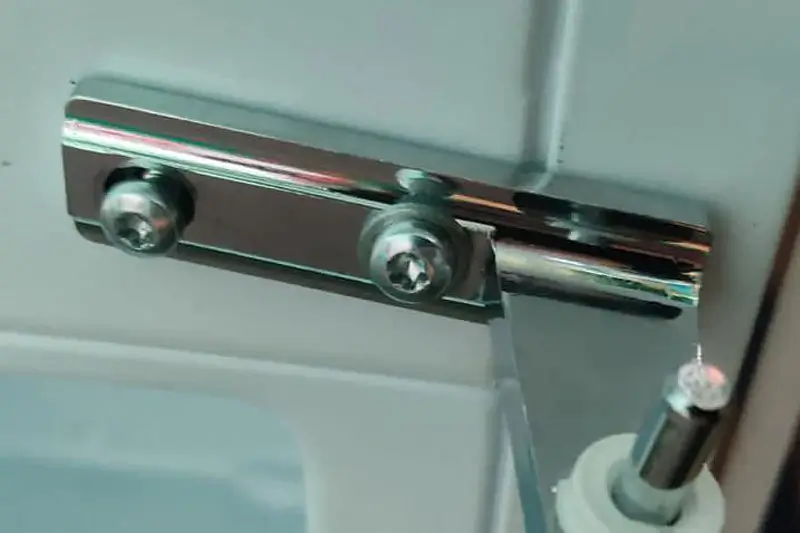

сборка изделий из тонколистового металла (торговая мебель, холодильное оборудование и т.п.);

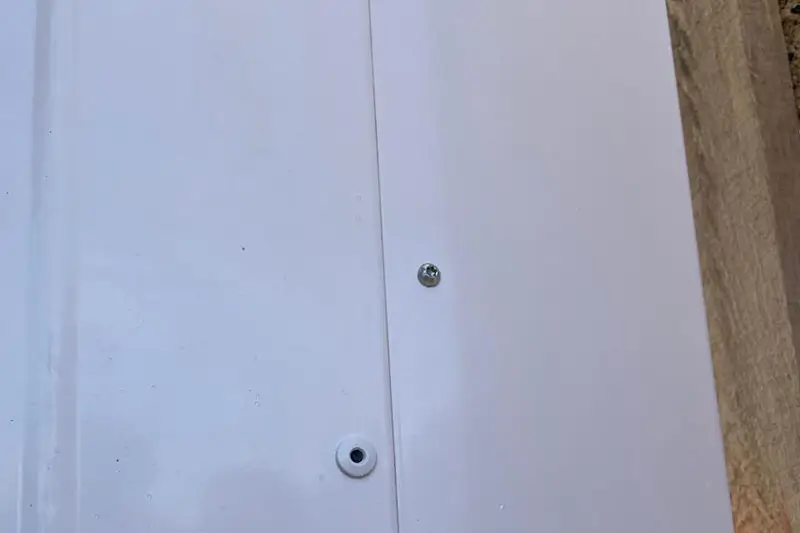

крепление тонколистового металла к профилям и закладным;

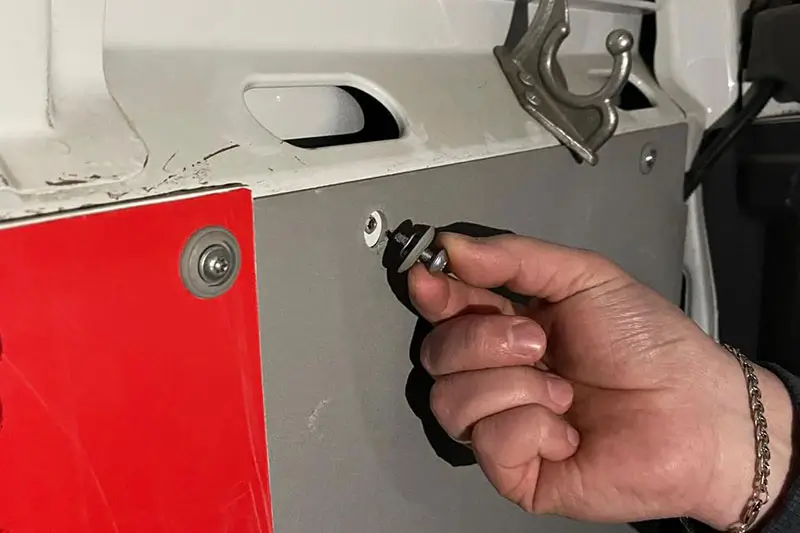

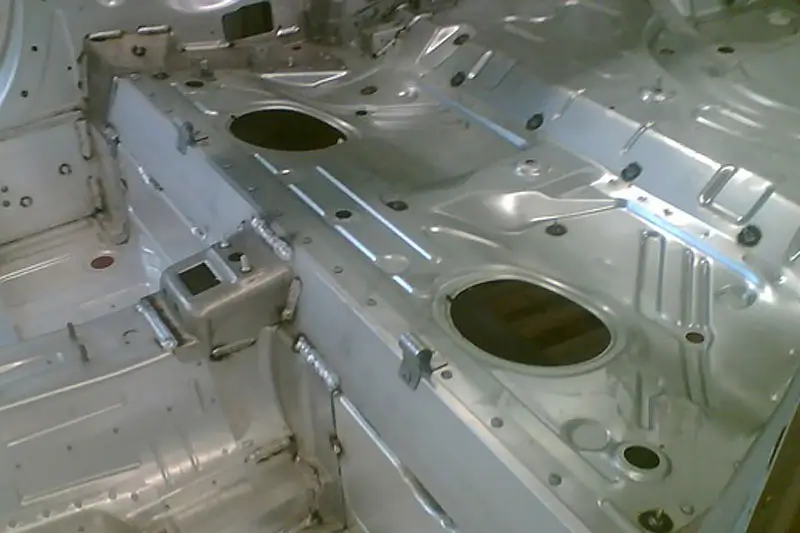

сборка автомобильных корпусов, крепление деталей к автомобильным корпусам;

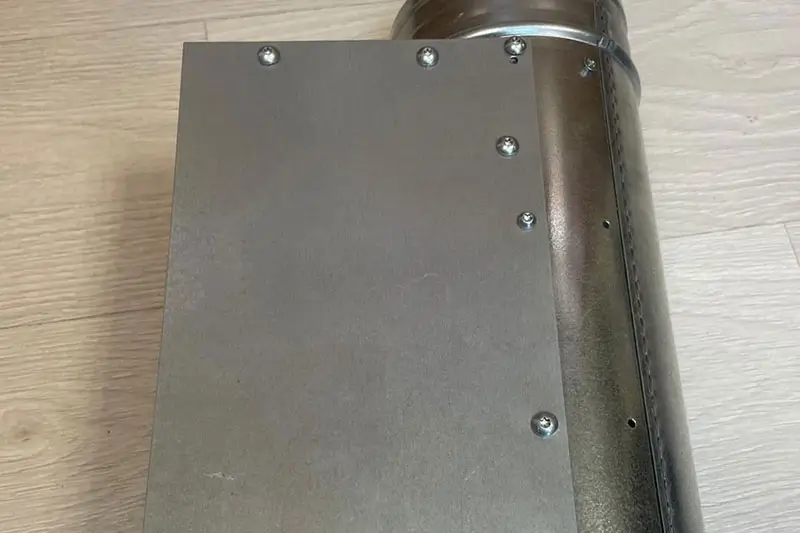

сборка систем вентиляции;
сборка холодильных установок;

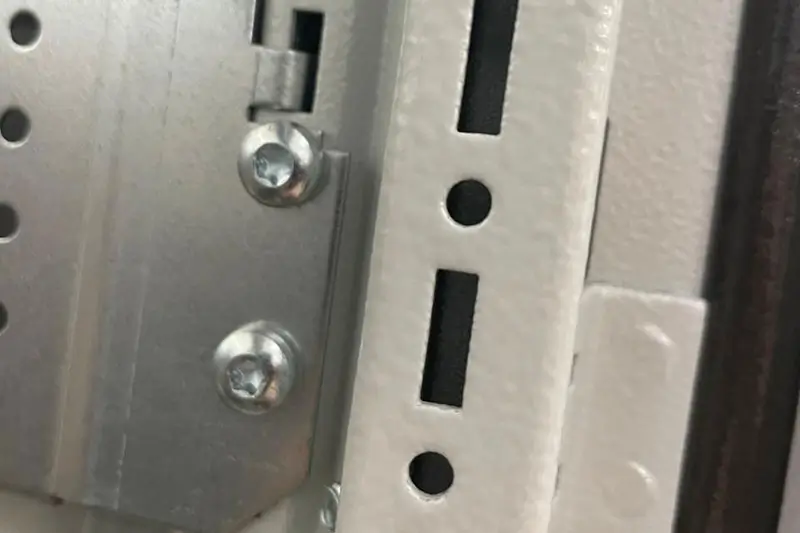

сборка электрошкафов.

[ для термопластов, пластмасс ]

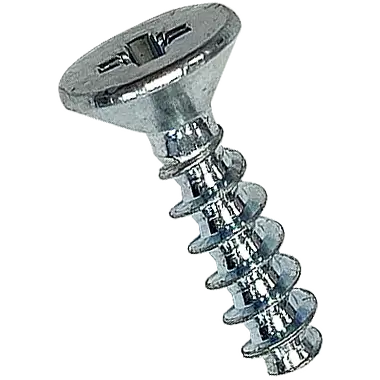

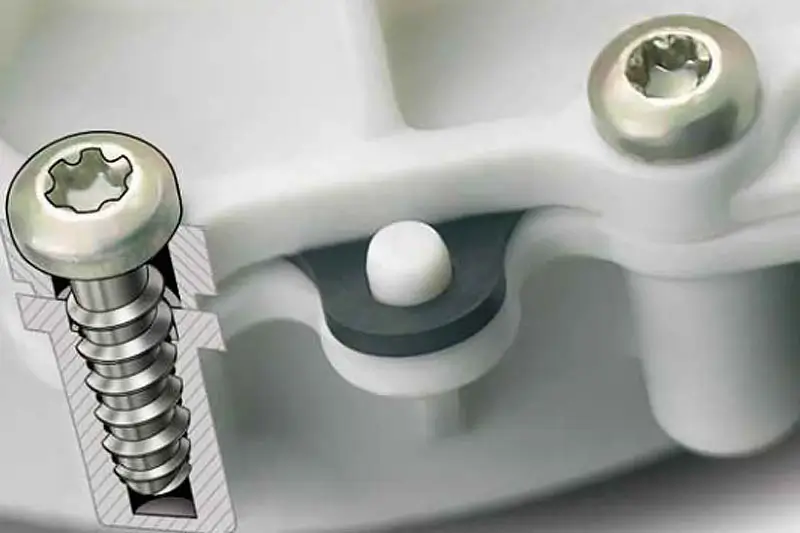

Винт резьбоформующий PlastForm

Техническая информация

Назначение

для термопластов (есть варианты для реактопластов);
диаметр от 2,2 мм до 10 мм;
газоводонепроницаемое вибростойкое соединение;
высокое стягивающее усилие;
многоразовое соединение (кол-во сборок не менее 100);
высокопрочное соединение (класс прочности не ниже 10.9).

Области применения

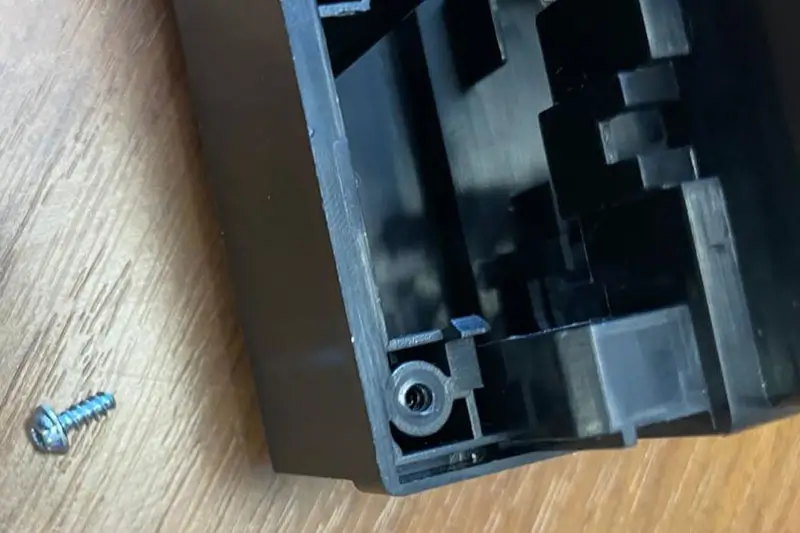

крепление различных деталей к термопластам;

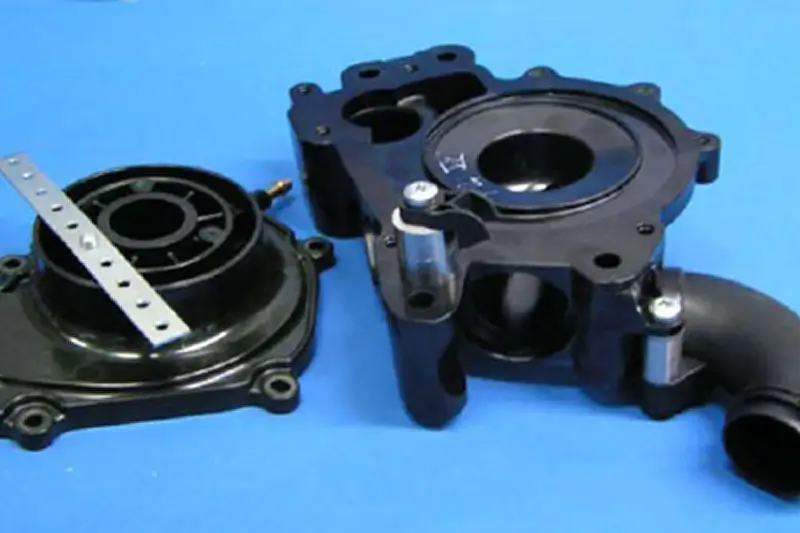

сборка корпусов насосов, счетчиков и т.п.;
сборка различных изделий из термопластов.

[ для алюминия и сплавов ]

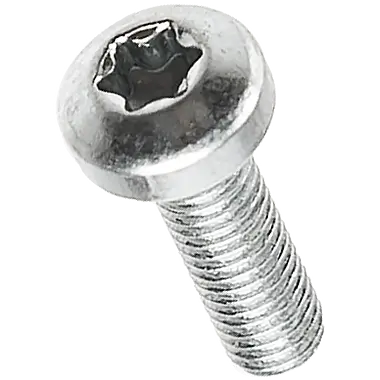

Винт резьбоформующий AluForm

Техническая информация

Назначение

для легких металлов, алюминия и сплавов на его основе;
газоводонепроницаемое вибростойкое соединение;
не требователен к допускам на диаметр отверстия;
выдавливают резьбу, в отличии от саморезов и винтов с подрезкой;
при выдавливании уплотняют структуру металла;
создает соединение классом прочности 10.9 и выше;
соединение является многоразовым, позволяет производить не менее 100 сборок-разборок.

Области применения

крепление любых элементов к основаниям из легких металлов;
эффективная замена DIN 7500, предназначенного для стали, а не алюминия и сплавов;

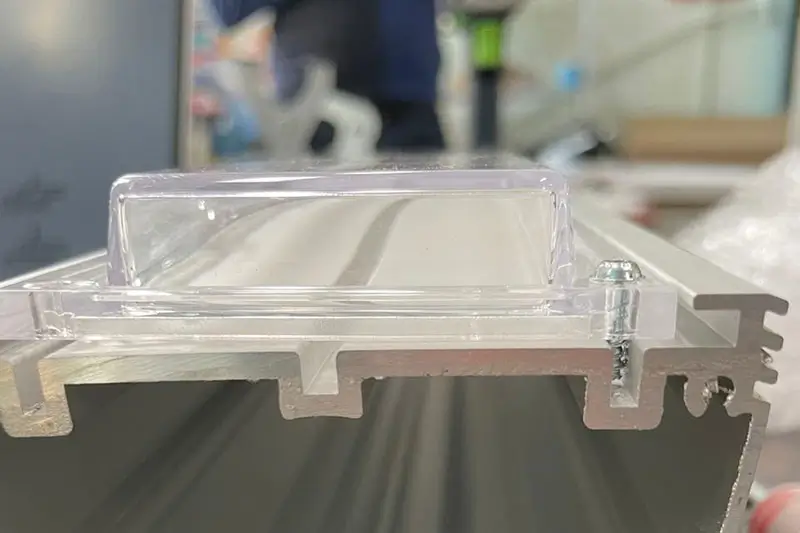

крепление блоков линз и плат к корпусам фонарей LED;
крепление навесных элементов к электромоторам;

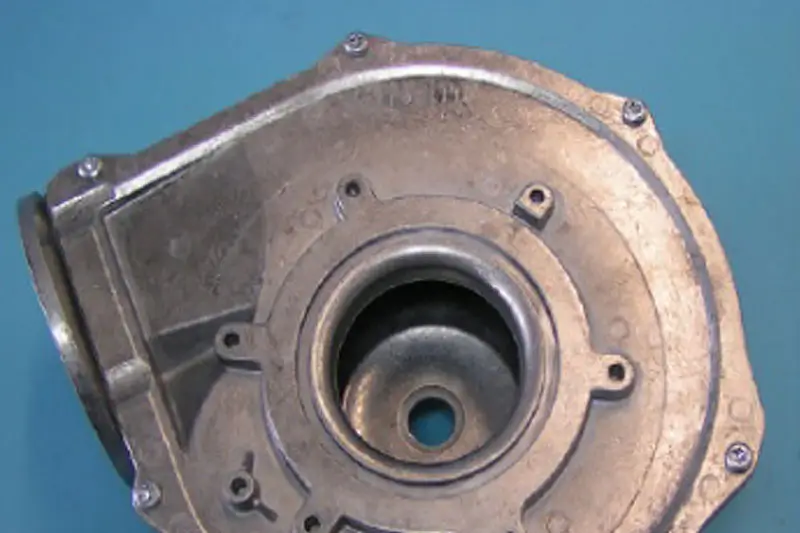

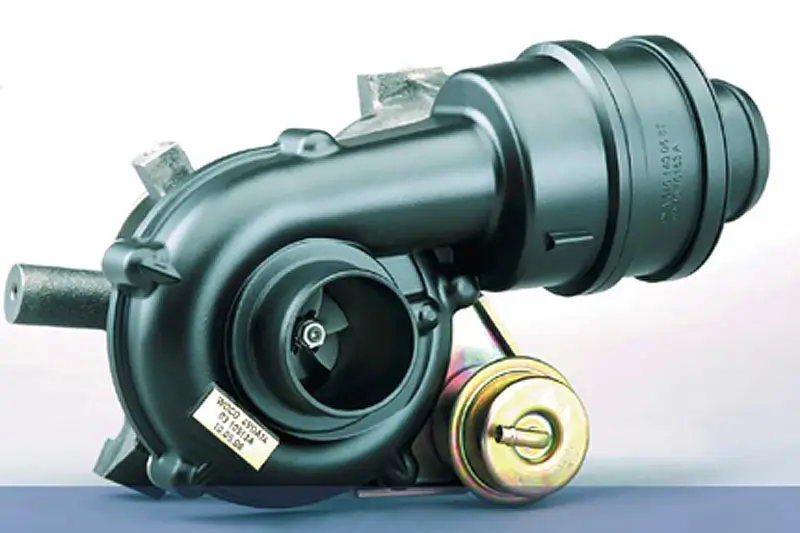

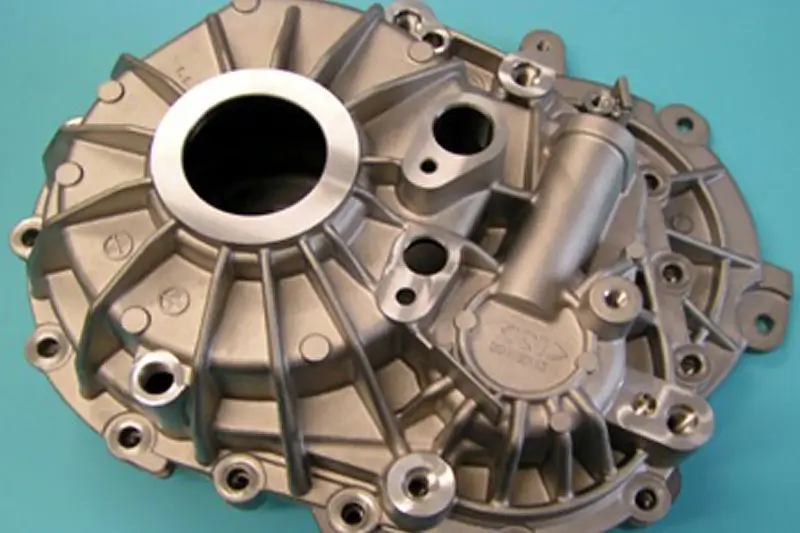

сборка корпусов насосов, моторов и т.п.

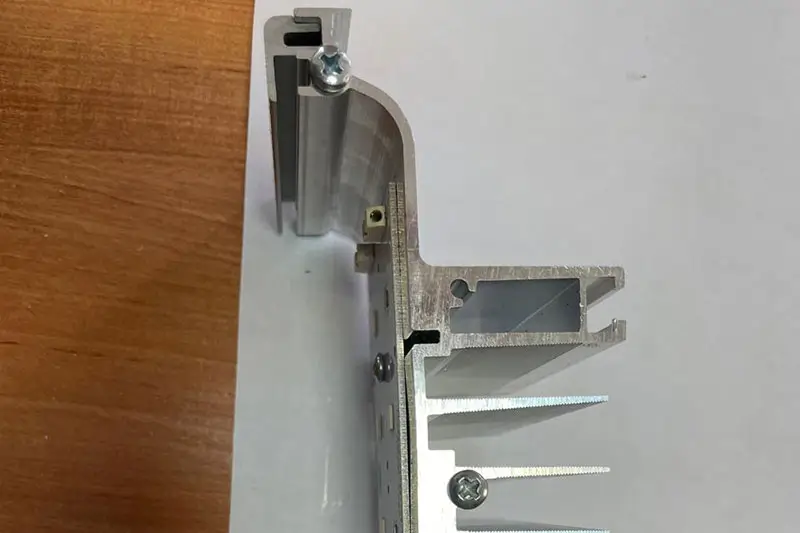

[ для алюминиевого профиля ]

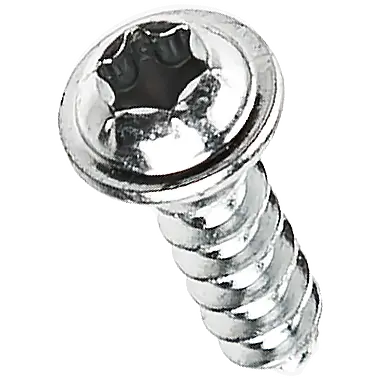

Винт резьбоформующий AluForm P

Техническая информация

Назначение

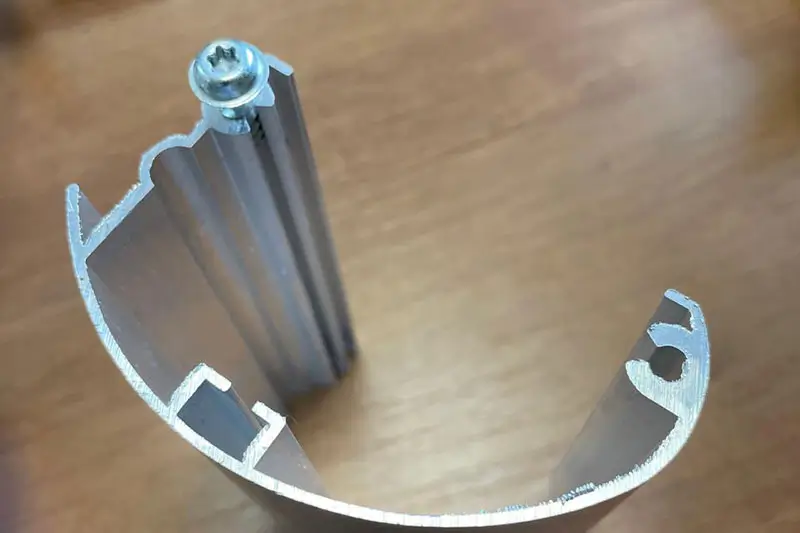

для слабых легких металлов и сплавов (предел прочности до 250 Н/мм²) и алюминиевых профилей;
газоводонепроницаемое вибростойкое соединение;
не требователен к допускам на диаметр отверстия;
не подрезают, а выдавливают резьбу, в отличии от саморезов и винтов с подрезкой (с треугольным профилем);
при выдавливании уплотняют структуру металла.
